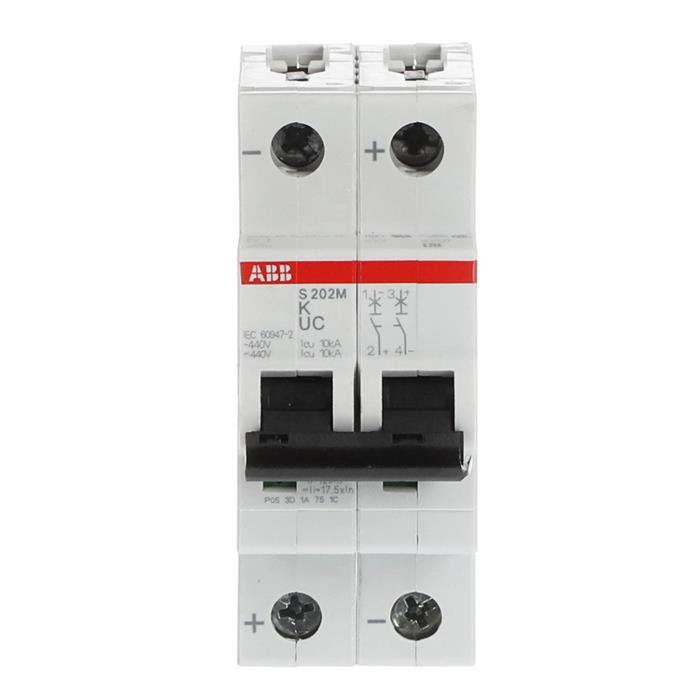

Mini interruptor S202M-K10UC, 2P, 10A, Curva K, ABB 2CDS272061R0427

El ABB 2CDS272061R0427 (Mini interruptor S202M-K10UC, 2P, 10A, Curva K, ABB 2CDS272061R0427) es un interruptor automático miniatura (MCB) bipolar (2 polos), de 10A de corriente nominal, con curva de disparo K (disparo magnético entre 8 y 14 veces la corriente nominal), diseñada específicamente para la protección de motores y cargas inductivas con picos de arranque elevados. Este dispositivo protege circuitos eléctricos frente a sobrecargas y cortocircuitos, interrumpiendo automáticamente el paso de corriente cuando esta supera los límites seguros del conductor o del equipo protegido, siendo uno de los componentes de protección más utilizados en tableros de distribución eléctrica residencial, comercial e industrial.

Este interruptor está diseñado como dispositivo universal, apto tanto para circuitos de corriente alterna (AC) como de corriente continua (DC) sin necesidad de una referencia distinta para cada tipo de circuito, un aspecto que debe verificarse cuidadosamente antes de la instalación, ya que un dispositivo diseñado para AC no ofrece la misma protección ni el mismo comportamiento de interrupción en un circuito DC, y viceversa. La corriente de cortocircuito reportada por el fabricante para esta referencia es de según referencia, un valor que debe ser igual o superior a la corriente de falla prevista en el punto de instalación del circuito para garantizar una protección efectiva.

Como parte de la línea System pro M Compact S200M (universal AC/DC) de ABB, este bipolar se monta sobre riel DIN de 35mm, el estándar de la industria eléctrica, ocupando 2 módulos de 3.5 cm de ancho total (aproximadamente 1.75 cm por polo), con una altura de 8.8 cm y una profundidad de 7.6 cm, dimensiones estándar del sistema modular DIN que permiten combinarlo con otros dispositivos de la misma familia dentro de un mismo tablero.

La selección correcta de la curva de disparo es tan importante como la selección de la corriente nominal: una curva demasiado sensible para el tipo de carga instalada provocará disparos intempestivos ante picos de arranque normales del equipo, mientras que una curva poco sensible puede retrasar la desconexión ante una falla real. Por esta razón, se recomienda validar el tipo de carga a proteger (resistiva, motor, electrónica sensible) antes de confirmar la curva de este interruptor.

El 2CDS272061R0427 cumple con IEC 60898-1 · IEC 60947-2 · RETIE · NTC 2050, lo que garantiza su aceptación en proyectos certificados bajo RETIE en Colombia. En IMSEL, distribuidor autorizado ABB, esta referencia está disponible con ficha técnica y asesoría para confirmar la coordinación de protecciones con el interruptor principal aguas arriba y con los demás dispositivos del tablero.

Antes de especificar este interruptor, se recomienda verificar tanto la corriente nominal del circuito a proteger como la corriente de cortocircuito disponible en el punto de instalación, ya que ambos parámetros determinan si esta referencia es la adecuada o si se requiere una versión de mayor capacidad de corte de la misma línea System pro M Compact S200M (universal AC/DC).

Como distribuidor autorizado de ABB en Colombia, IMSEL mantiene inventario de las referencias de mayor rotación de esta línea, reduciendo los tiempos de espera habituales de una importación directa desde fábrica. Para proyectos de mayor volumen o con fecha de entrega crítica, se recomienda confirmar con anticipación la disponibilidad exacta de la referencia y, de ser necesario, evaluar referencias equivalentes dentro del portafolio de marcas que distribuye IMSEL, todas ellas con respaldo técnico y trazabilidad de fabricante. El canal de atención comercial de IMSEL permite además resolver dudas puntuales sobre normativa RETIE aplicable, condiciones de garantía del fabricante y procedimientos de devolución o cambio en caso de que la referencia recibida no corresponda a la requerida por el proyecto. Este acompañamiento comercial y técnico aplica por igual a compras unitarias de reposición y a pedidos consolidados para proyectos nuevos, manteniendo el mismo nivel de trazabilidad documental en ambos casos. Para instaladores y contratistas que manejan varios proyectos de forma simultánea, IMSEL también facilita la consulta de disponibilidad de múltiples referencias en una sola solicitud, evitando tener que verificar cada dispositivo de protección por separado antes de consolidar el pedido final de obra.
