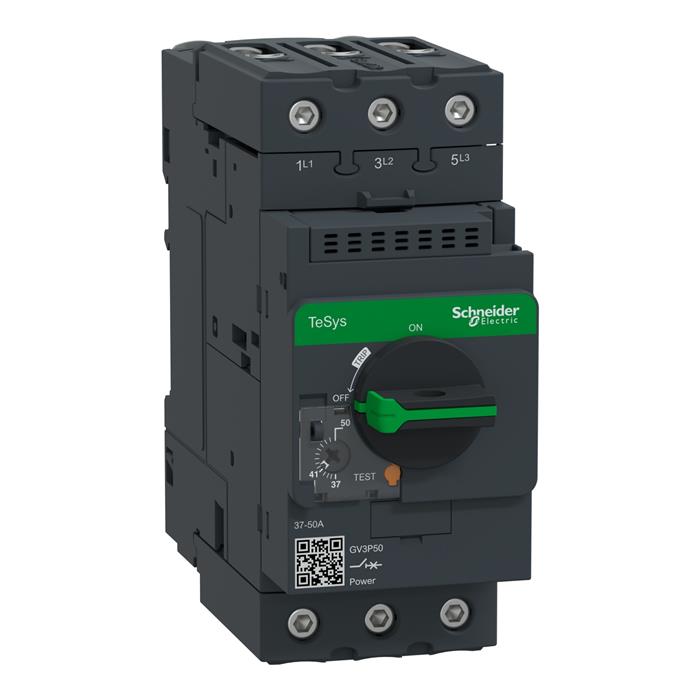

Guardamotor Termomagnético TeSys GV3 AC-3 37-50A 100KA 3P3D Manija Rotativa

El guardamotor Schneider Electric GV3P50 forma parte de la familia TeSys Deca frame 3 (GV3P), pensada para proteger motores trifásicos de potencia media con mayor robustez mecánica y eléctrica que el frame 2. Su rango de ajuste térmico de 37 a 50 A permite calibrar la protección de motores de hasta 22 kW a 400/415 V, con una capacidad de ruptura de 100 kA tanto a 230/240 V AC como a 400/415 V AC, uno de los valores más altos dentro de la serie GV3P para este rango de corriente. Como el resto de referencias del frame 3, el GV3P50 incorpora terminales EverLink, un sistema patentado por Schneider Electric que mantiene constante la presión de conexión a lo largo de la vida útil del equipo, compensando fenómenos como la relajación del conductor por vibración o ciclos térmicos, y reduciendo así el riesgo de puntos calientes en conexiones sometidas a corrientes de hasta 50 A de forma sostenida, una condición habitual en bombas y compresores de operación continua. El mecanismo de disparo combina protección térmica ajustable para sobrecargas con disparo magnético instantáneo para cortocircuitos, dentro de la categoría de utilización A conforme a IEC 60947-2, y ofrece indicación visual clara de las posiciones ON/OFF/TRIP mediante manija rotativa, que también cumple función de aislamiento según IEC 60947-1, habilitando su uso como punto de corte seguro durante intervenciones de mantenimiento. Sus dimensiones de 55 mm de ancho, 132 mm de alto y 136 mm de profundidad, junto con un peso de 0,96 kg, coinciden con las de toda la familia frame 3, lo que permite estandarizar el espacio de montaje en tablero independientemente del calibre de corriente elegido dentro de la serie GV3P. Se instala sobre riel DIN de 35 mm o mediante fijación a placa con tres tornillos M4, y su envolvente alcanza clasificación IK09, con durabilidad mecánica y eléctrica de 50.000 ciclos. El GV3P50 es una elección habitual quando el proyecto exige mayor margen de capacidad de ruptura que el disponible en frame 2 para corrientes similares, especialmente en instalaciones donde la corriente de falla prevista en el punto de montaje es elevada. Puede combinarse con contactores de la línea TeSys Deca para conformar arrancadores completos con coordinación tipo 1 o tipo 2 certificada por el fabricante. Cumple con IEC 60947-2, IEC 60947-4-1, UL 60947-4-1 y CSA C22.2 No. 60947-4-1, lo que garantiza su aceptación en proyectos certificados bajo RETIE y NTC 2050 en Colombia. En IMSEL, distribuidor autorizado Schneider Electric, el GV3P50 está disponible con ficha técnica, certificado de conformidad y soporte técnico para el diseño de tableros y arrancadores completos. En proyectos con varios calibres de guardamotor GV3P instalados en el mismo tablero, se recomienda mantener un registro único del punto de ajuste de cada unidad y del contactor asociado, de forma que el mantenimiento pueda verificar rápidamente la coordinación tipo 2 originalmente especificada sin depender de la memoria del instalador que ejecutó el montaje inicial. Esta práctica de documentación reduce errores durante intervenciones futuras y agiliza la respuesta ante auditorías eléctricas o inspecciones de cumplimiento RETIE.
