Guardamotor Magnético TeSys GV2 AC-3 32A 100KA 3P3D

A diferencia de los guardamotores termomagnéticos, el GV2LE32 incorpora únicamente disparo magnético instantáneo, siendo una opción de la familia TeSys Deca frame 2 (GV2) para aplicaciones donde la protección de sobrecarga se gestiona por separado. Esta configuración es habitual en esquemas de arranque con variador de frecuencia (VFD), donde el propio variador ya supervisa la corriente del motor y realiza la función de protección térmica, dejando al dispositivo magnético la tarea exclusiva de despejar cortocircuitos aguas arriba del variador en milisegundos.

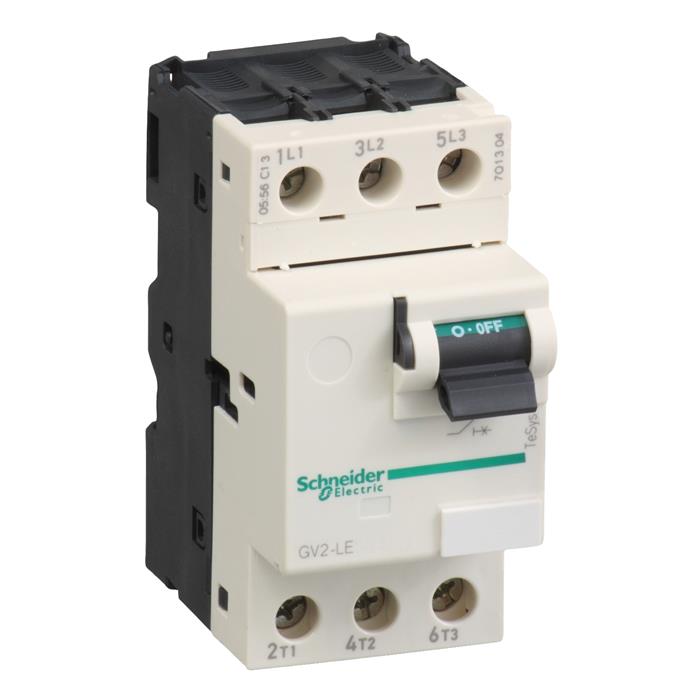

El GV2LE32 está calibrado para una corriente de 32 A, con capacidad de ruptura de 100 kA, y conserva las mismas dimensiones físicas que el resto de la familia TeSys Deca frame 2 (GV2): 4.5 cm de ancho, 8.9 cm de alto y 9.7 cm de profundidad, con un peso aproximado de 330 g. Se instala sobre riel simétrica de 35 mm conforme a IEC 60715, igual que las versiones termomagnéticas de la misma serie.

Al no incluir el elemento térmico bimetálico, el GV2LE32 no requiere ajuste de corriente en amperios como los guardamotores termomagnéticos: su disparo se produce ante una corriente instantánea de cortocircuito, por lo que la selección de esta referencia debe hacerse en conjunto con el esquema de protección térmica externo (relé térmico o función de protección del variador) para garantizar cobertura completa del motor.

Este tipo de dispositivo es frecuente en tableros de variadores de frecuencia, donde el fabricante del VFD recomienda un dispositivo de protección de solo cortocircuito aguas arriba, evitando que dos elementos térmicos (el del guardamotor y el del variador) entren en conflicto de coordinación. También se usa en bancos de ensayo y aplicaciones donde el motor ya cuenta con protección térmica embebida.

El GV2LE32 cumple con IEC 60947-2 · IEC 60947-4-1 · RETIE · NTC 2050, lo que garantiza su aceptación en proyectos certificados en Colombia bajo RETIE y NTC 2050. En IMSEL, distribuidor autorizado Schneider Electric, esta referencia está disponible con ficha técnica y asesoría para verificar la coordinación con el esquema de protección térmica externo del proyecto.

Se recomienda documentar claramente en los planos el esquema de protección asociado (variador, relé térmico u otro medio) para que futuras intervenciones de mantenimiento no asuman erróneamente que el dispositivo magnético ofrece protección contra sobrecarga.

Otro escenario habitual para esta referencia es su uso en bancos de pruebas o en circuitos auxiliares donde el elemento a proteger no es propiamente un motor, sino un transformador de control o un circuito de mando que ya cuenta con su propia protección térmica aguas abajo. En estos casos, un dispositivo exclusivamente magnético ofrece un despeje de falla más rápido que uno termomagnético, ya que no existe el retardo característico del elemento bimetálico ante corrientes de sobrecarga moderadas, lo cual es irrelevante cuando la única protección requerida es contra cortocircuito franco.

Al reemplazar una unidad termomagnética por la versión solo-magnética equivalente dentro de la misma familia, es importante confirmar con el área de ingeniería del proyecto que el esquema de protección global del motor no dependía del elemento térmico de este dispositivo en particular, evitando así dejar el motor sin cobertura ante sobrecargas sostenidas por un cambio de referencia no coordinado con el resto del sistema de protección.
