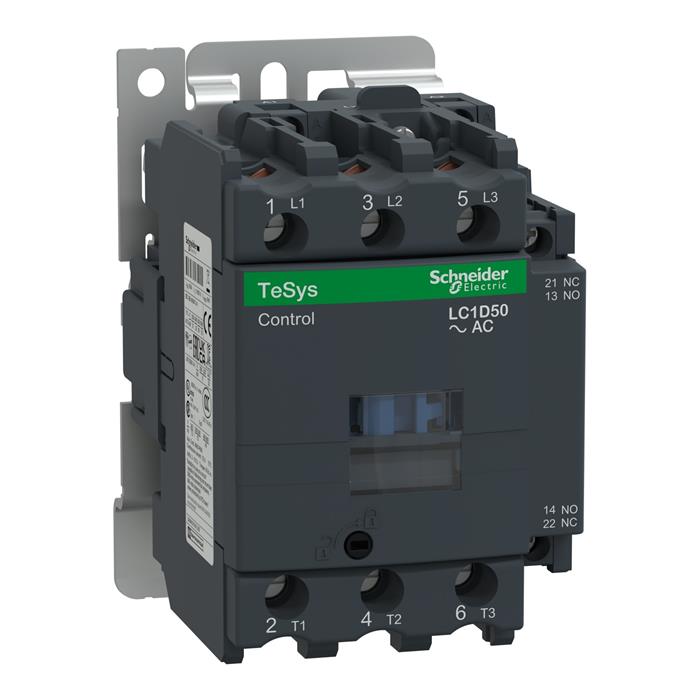

LC1D50F7 Contactor TeSys D 3P 50A 600VAC Bobina 110VAC - Schneider

El contactor Schneider Electric LC1D50F7 pertenece a la línea TeSys D y está diseñado para maniobrar motores trifásicos y cargas de potencia en baja tensión. Con una corriente nominal de 50 A en categoría AC-3 y 80 A en AC-1, cubre desde el arranque directo de motores hasta la conmutación de cargas resistivas, siendo una referencia habitual en tableros de control, centros de control de motores y maquinaria industrial en Colombia.

En términos de potencia, el LC1D50F7 permite controlar motores de 15 kW a 220 V · 22 kW a 380/440 V en servicio AC-3, lo que corresponde a aplicaciones como bombas, ventiladores, compresores y bandas transportadoras. La tensión máxima de empleo del circuito de potencia es de 690 V AC, y la configuración de polos principales es 3 NA, con contactos auxiliares 1NA + 1NC para señalización o enclavamiento en el circuito de mando.

La bobina de 110 VAC está pensada para circuitos de mando a 110-120 V AC, el estándar más común en tableros de control en Colombia. Antes de instalar conviene confirmar la tensión real del circuito de mando: una bobina alimentada por debajo de su rango no cierra con firmeza y genera desgaste en los contactos, y una alimentada por encima se calienta y reduce su vida útil. La bobina opera en 50 y 60 Hz, por lo que funciona sin ajustes en la red colombiana de 60 Hz.

La instalación se realiza sobre riel DIN 35 mm o placa, con conexión de potencia mediante bornes de tornillo con estribo. Sus dimensiones son 55 x 122 x 120 mm (ancho x alto x profundidad) y su peso aproximado es de 850 g, datos que permiten planificar el espacio en el tablero y la distribución de equipos sobre el riel antes del montaje. Se recomienda respetar las distancias mínimas de aislamiento indicadas por el fabricante y el par de apriete de los bornes para evitar puntos calientes.

El LC1D50F7 se fabrica conforme a la norma IEC 60947-4-1 para contactores y arrancadores electromecánicos y a la IEC 60947-5-1 para los contactos auxiliares. En Colombia, su uso en instalaciones eléctricas debe ajustarse al RETIE y a la NTC 2050, que exigen productos con certificado de conformidad y una correcta coordinación de protecciones. IMSEL entrega la documentación técnica necesaria para soportar la certificación del proyecto.

Para formar un arrancador completo, el LC1D50F7 se combina con un guardamotor o con un interruptor magnético más relé térmico, siguiendo la tabla de coordinación del fabricante para lograr coordinación tipo 1 o tipo 2. La coordinación tipo 2 garantiza que, después de un cortocircuito, el contactor pueda seguir operando sin reemplazo de piezas, algo clave en procesos continuos donde cada parada tiene un costo alto.

Entre sus aplicaciones típicas se encuentran: motores de bombas y compresores de mediana potencia, ventiladores de tiro inducido y sopladores, molinos, mezcladoras y trituradoras y arrancadores directos y estrella-triángulo en ccm. Para aplicaciones con arranques frecuentes o inversión de giro (AC-4) conviene sobredimensionar el contactor, ya que la vida eléctrica de los contactos disminuye con cada arranque en caliente.

Al especificar el LC1D50F7 conviene verificar tres puntos que suelen pasarse por alto en obra: que la tensión de bobina coincida con la del circuito de mando, que la corriente AC-3 cubra la corriente de placa del motor con margen, y que el espacio en el riel considere los accesorios que se agregarán, como bloques auxiliares frontales, temporizadores o supresores. Revisar estos puntos antes de la compra evita devoluciones y retrabajos de montaje.

En IMSEL, distribuidor autorizado Schneider Electric en Colombia, el LC1D50F7 está disponible con ficha técnica, certificado de conformidad y asesoría para seleccionar la protección, los accesorios y la referencia de bobina adecuada para cada tablero. El equipo técnico puede apoyar la definición de arrancadores completos y la verificación de compatibilidad con equipos ya instalados.
