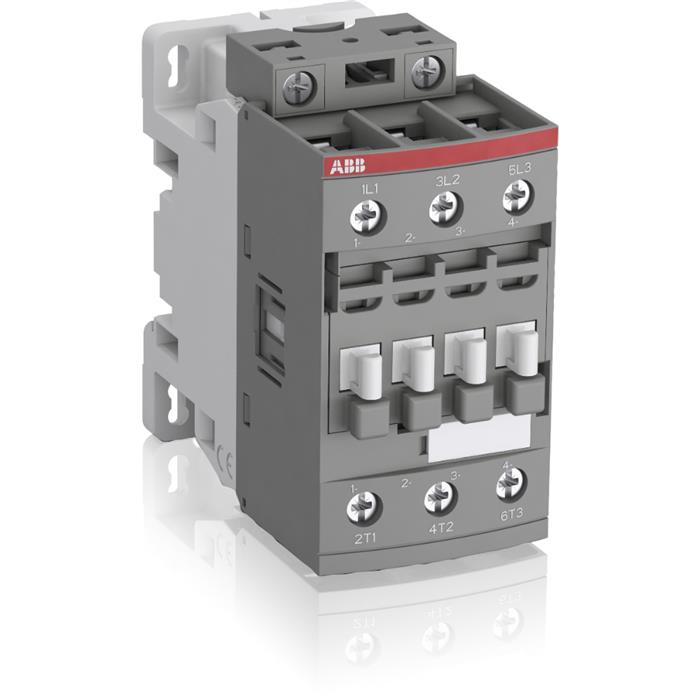

Contactor ABB AF26 – 1SBL237001R1300

El 1SBL237001R1300 es un contactor tripolar de la serie AF de ABB, pensado para la conmutación de motores de inducción y cargas de potencia en instalaciones de baja tensión. Su corriente nominal de 26 A en AC-3 y de 45 A en AC-1 lo ubica como una opción de referencia para arrancadores directos, inversores de giro y tableros de distribución en la industria colombiana.

En términos de potencia, el 1SBL237001R1300 permite controlar motores de 11 kW a 400 V en servicio AC-3, lo que corresponde a aplicaciones como bombas, ventiladores, compresores y bandas transportadoras. La tensión máxima de empleo del circuito de potencia es de 690 V AC, y la configuración de polos principales es 3 NA, sin contactos auxiliares incorporados; admite bloques auxiliares frontales o laterales para señalización y enclavamiento.

Con bobina electrónica de amplio rango (100-250 V AC/DC), el contactor funciona igual con 110 V AC, 125 V DC o 220 V AC según el rango indicado, sin cambiar de referencia. Para el integrador colombiano esto significa un solo código para varios proyectos, menos errores de pedido y un cierre más estable en redes con variaciones de tensión, además de un consumo de mantenimiento reducido que disminuye la temperatura interna del tablero.

La instalación se realiza sobre riel DIN 35 mm o placa, con conexión de potencia mediante bornes de tornillo. Sus dimensiones son 45 x 86 x 86 mm (ancho x alto x profundidad) y su peso aproximado es de 310 g, datos que permiten planificar el espacio en el tablero y la distribución de equipos sobre el riel antes del montaje. Se recomienda respetar las distancias mínimas de aislamiento indicadas por el fabricante y el par de apriete de los bornes para evitar puntos calientes.

El 1SBL237001R1300 se fabrica conforme a la norma IEC 60947-4-1 para contactores y arrancadores electromecánicos y a la IEC 60947-5-1 para los contactos auxiliares. En Colombia, su uso en instalaciones eléctricas debe ajustarse al RETIE y a la NTC 2050, que exigen productos con certificado de conformidad y una correcta coordinación de protecciones. IMSEL entrega la documentación técnica necesaria para soportar la certificación del proyecto.

Para formar un arrancador completo, el 1SBL237001R1300 se combina con un guardamotor o con un interruptor magnético más relé térmico, siguiendo la tabla de coordinación del fabricante para lograr coordinación tipo 1 o tipo 2. La coordinación tipo 2 garantiza que, después de un cortocircuito, el contactor pueda seguir operando sin reemplazo de piezas, algo clave en procesos continuos donde cada parada tiene un costo alto.

Entre sus aplicaciones típicas se encuentran: bombas centrífugas en plantas de tratamiento de agua, compresores y unidades de refrigeración, bandas transportadoras y elevadores de cangilones y centros de control de motores (ccm) en planta. Para aplicaciones con arranques frecuentes o inversión de giro (AC-4) conviene sobredimensionar el contactor, ya que la vida eléctrica de los contactos disminuye con cada arranque en caliente.

En mantenimiento, se recomienda revisar periódicamente el apriete de los bornes de potencia, el estado de los contactos y la limpieza del entrehierro, especialmente en ambientes con polvo, humedad o vibración como plantas de cemento, minería o agroindustria. Un contactor que zumba o calienta suele indicar baja tensión de bobina o suciedad en el circuito magnético, fallas fáciles de corregir si se detectan a tiempo.

En IMSEL, distribuidor autorizado ABB en Colombia, el 1SBL237001R1300 está disponible con ficha técnica, certificado de conformidad y asesoría para seleccionar la protección, los accesorios y la referencia de bobina adecuada para cada tablero. El equipo técnico puede apoyar la definición de arrancadores completos y la verificación de compatibilidad con equipos ya instalados.
